Suporte | Sondagem a Percussão (SP)

01

Descrição

A Sondagem a Percussão (SP) é um método de investigação geológico-geotécnica cujo avanço da perfuração é feito por meio de trado ou de lavagem com uso de trépano. A cada metro perfurado é realizado, no fundo do furo, um ensaio de penetração, com uso de equipamentos e procedimentos devidamente padronizados, denominado ensaio SPT (Standard Penetration Test).

Os principais equipamentos utilizados na Sondagem a Percussão (SP) são: tripé, trado, hastes (bomba d'água, para o caso de avanço com lavagem com trépano), martelo de peso padrão e amostrador SPT. A SP Manual é um método amplamente utilizado no meio técnico devido ao seu custo relativamente baixo e à facilidade de execução em campo. Há, também, a possibilidade de execução de SP Mecanizado, já devidamente normatizado no Brasil.

02

Finalidade

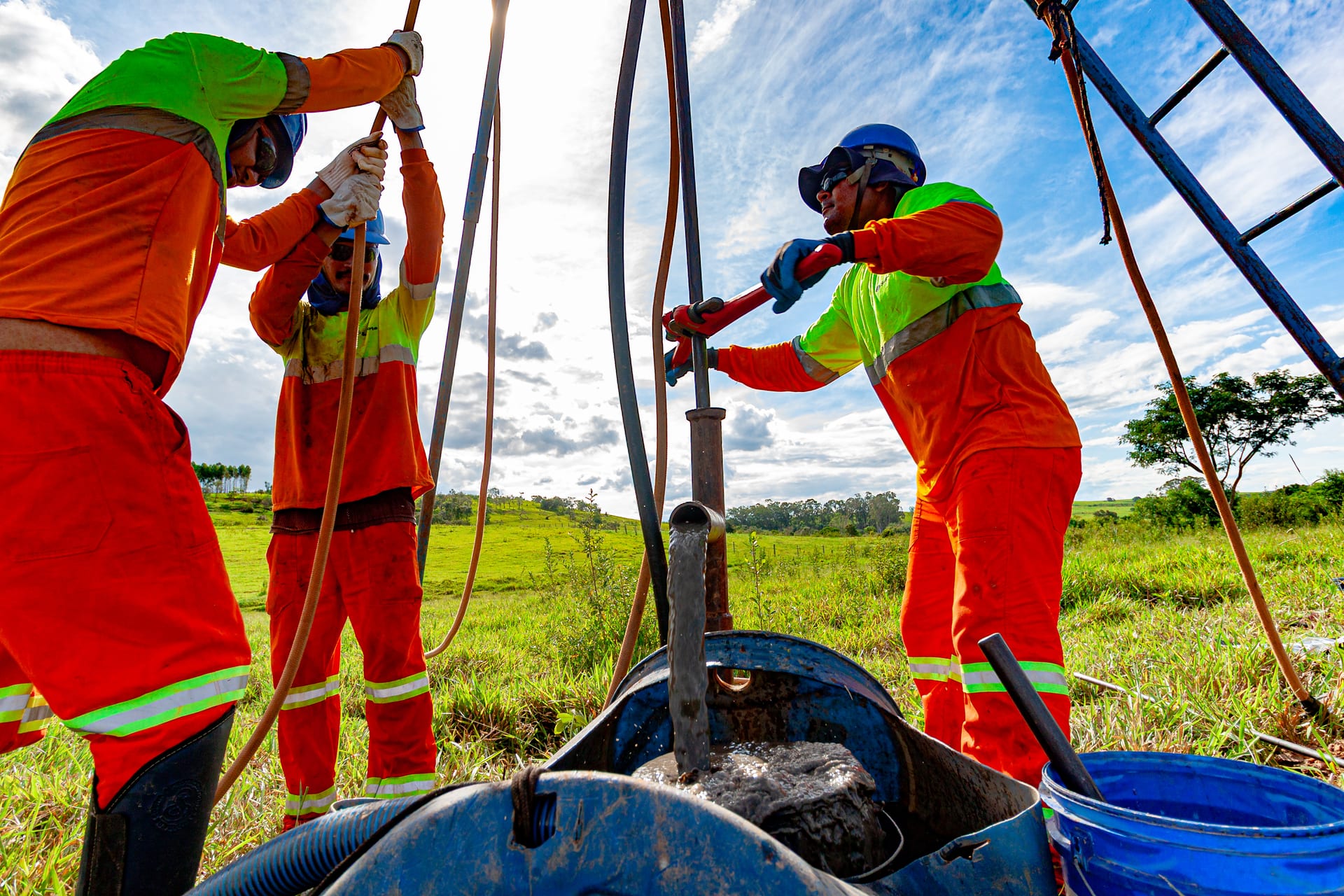

Execução do ensaio SPT em campo - Suporte Sondagens

A Sondagem a Percussão (SP) visa, principalmente, identificar o perfil de solo (até o impenetrável ao avanço com trado ou com trépano), coletar amostras para caracterização tátil-visual e medir a resistência mecânica do solo, o que é feito através do ensaio SPT. A denominação SP está intimamente associada, praticamente sinônimo, da realização do ensaio SPT, que mede o índice de penetração do solo (N_SPT). No ensaio SPT, quando especificado, também pode ser realizada a medida de resistência ao torque e avaliação da energia aplicada.

A SP também permite investigar a profundidade e variação do nível d'água e, caso desejável, avaliar a permeabilidade K, em cm/s, através de ensaio de infiltração ou outros métodos. E, ainda, aproveitar o furo para instalação de instrumentação geotécnica e geoambiental (piezômetros, inclinômetros, marcos topográficos etc.).

A classificação das amostras obtidas na Sondagem a Percussão (granulometria, principalmente) conjuntamente com o resultado do ensaio SPT (N_SPT) permite estimar a capacidade de carga dos terrenos, com ampla aplicação em projetos geotécnicos, como fundações de obras de arte, de edifícios e de aterros, inclusive barragens de terra.

03

Procedimento

Antes da realização da Sondagem a Percussão (SP), deve-se proceder à correta checagem da locação do furo. A partir daí, a execução segue as etapas abaixo:

Locação e verificação do furo Checagem da locação com base nas coordenadas e plantas planialtimétricas disponibilizadas pelo Cliente; definição e marcação do ponto de sondagem, limpeza da área e verificação da presença de redes ou outras estruturas subterrâneas.
Avanço com trado concha e helicoidal A SP é iniciada utilizando-se o trado concha até onde possível, passando-se ao trado helicoidal quando se tornar impossível o avanço com o trado concha.
Transição para lavagem com trépano No caso de ser atingido o nível freático, ou quando o avanço do trado helicoidal for inferior a 5 cm em 10 min de operação contínua de perfuração, passa-se ao método de percussão com circulação de água (lavagem com trépano), sendo obrigatória a cravação de revestimento.
Ensaio SPT a cada metro perfurado Cravação do barrilete amostrador padronizado por meio do impacto de um martelo de 65 kg, caindo livremente de uma altura de 75 cm sobre a composição de hastes, com contagem do número de golpes em três trechos consecutivos de 15 cm cada. O N_SPT corresponde ao número de golpes para os últimos 30 cm do ensaio.

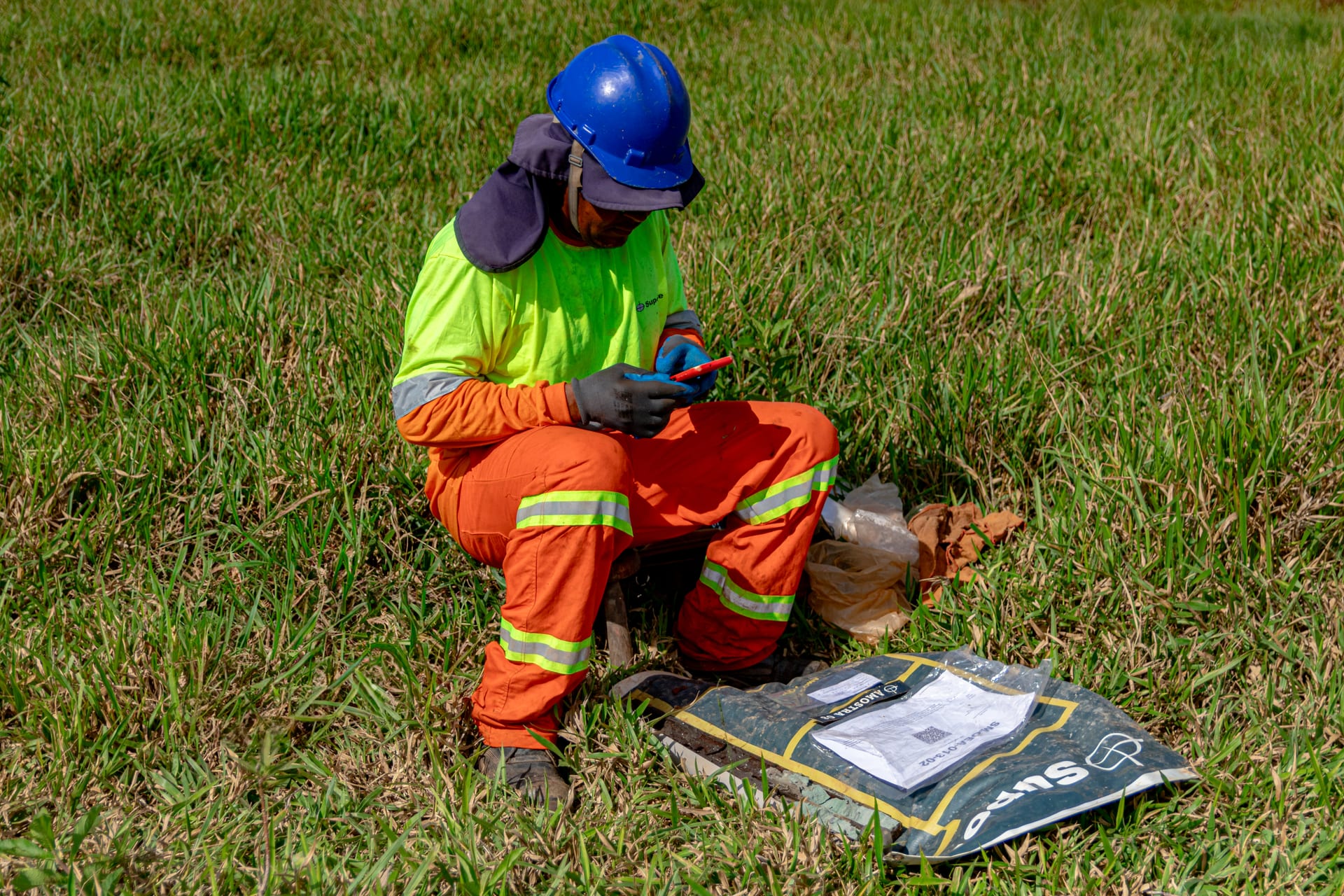

Registro e coleta de amostras A cada avanço, o conjunto é retirado do furo, registrando-se profundidades e características geológicas e geotécnicas do material (descrição genética, granulométrica, cor, presença de matéria orgânica) e as informações do ensaio SPT; as amostras coletadas, quando especificado, são enviadas ao laboratório para análises específicas.
Encerramento e elaboração dos perfis A SP é geralmente interrompida ao alcançar material resistente (camada de seixos ou de rocha) ou a profundidade desejada, quando o furo é preenchido e o processo encerrado. Cabe ao Executor elaborar os perfis (logs) das sondagens, com a classificação das amostras, o nível d'água, o motivo da paralisação do furo e a relação de golpes/penetração do amostrador.

04

Diferencial Suporte

A Suporte Sondagem tem vasta experiência na execução da SP Manual. Todo o programa de investigação por Sondagem a Percussão (SP), envolvendo a execução e obtenção de informações de campo, a elaboração dos perfis de sondagem e a realização de ensaios de laboratório, é realizado por equipes qualificadas, que seguem rigorosamente as Especificações do Cliente e as normas técnicas vigentes.

Controle on-line das equipes

Pleno domínio das rotinas digitais, com acompanhamento on-line das equipes executoras de campo ao longo de toda a operação.

Equipe especializada

Profissionais capacitados em investigações e ensaios de laboratório, seguindo rigorosamente as Especificações do Cliente e as normas técnicas vigentes.

Segurança e confiabilidade

Rotinas que asseguram segurança e confiabilidade na obtenção dos dados e excelência técnica na disponibilização dos resultados ao Cliente.

05

Informações complementares

Normas técnicas principais

ABNT NBR 6484/2020: Solo – Sondagem de simples reconhecimento com SPT – Método de ensaio.

ABNT NBR 16797/2020: Medida de torque em ensaios SPT durante a execução de sondagens de simples reconhecimento à percussão – Procedimento.

ABNT NBR 16796/2020: Método padrão para avaliação de energia em SPT.

NORMA ABGE 103/2023: Sondagem à percussão. 1ª Edição. São Paulo: ABGE, 2023.

NORMA ABGE 109/2024: Descrição e classificação de sondagens. 1ª Edição. São Paulo: ABGE, 2024.

Normas correlatas
ABNT NBR 6502/2022: Rochas e solos – Terminologia.

ABNT NBR 15492/2007: Sondagem de reconhecimento para fins de qualidade ambiental – Procedimento.

ABNT NBR 13441/1995: Rochas e solos – Simbologia.

NORMA ABGE 100/2023: Investigações geológico-geotécnicas para obras de infraestrutura – Métodos e Técnicas. 1ª Edição. São Paulo: ABGE, 2023.

Imagem em contexto

Sondagem a Percussão (SP) - Suporte Sondagens

Perguntas Frequentes

O que é a Sondagem a Percussão (SP)?

É um método de investigação geológico-geotécnica cujo avanço da perfuração é feito por trado ou por lavagem com trépano. A cada metro perfurado é realizado, no fundo do furo, o ensaio de penetração padronizado denominado SPT (Standard Penetration Test).

Qual a norma técnica da Sondagem a Percussão (SPT)?

A Sondagem a Percussão segue a ABNT NBR 6484/2020 (sondagem de simples reconhecimento com SPT), a ABNT NBR 16797/2020 (medida de torque em ensaios SPT) e a ABNT NBR 16796/2020 (avaliação de energia em SPT).

Para que serve a Sondagem a Percussão (SP)?

A SP identifica o perfil do solo, coleta amostras para caracterização tátil-visual e mede a resistência mecânica do solo (N_SPT) por meio do ensaio SPT. Também permite investigar a profundidade do nível d'água e, quando desejável, avaliar a permeabilidade do solo.

Como é obtido o N_SPT no ensaio SPT?

O N_SPT corresponde ao número de golpes necessários para cravar o amostrador padronizado nos últimos 30 cm do ensaio, usando um martelo de 65 kg que cai livremente de 75 cm de altura, com contagem de golpes em três trechos consecutivos de 15 cm cada.

Quando a Sondagem a Percussão (SP) é interrompida?

A SP é geralmente interrompida ao alcançar material resistente, como uma camada de seixos ou de rocha, ou ao atingir a profundidade desejada para a investigação, quando então o furo é preenchido e o processo encerrado.

Qual a diferença entre SP Manual e SP Mecanizado?

A SP Manual é amplamente utilizada no meio técnico devido ao custo relativamente baixo e à facilidade de execução em campo, e é a especialidade da Suporte Sondagem. Há também a possibilidade de execução de SP Mecanizado, já devidamente normatizada no Brasil.
