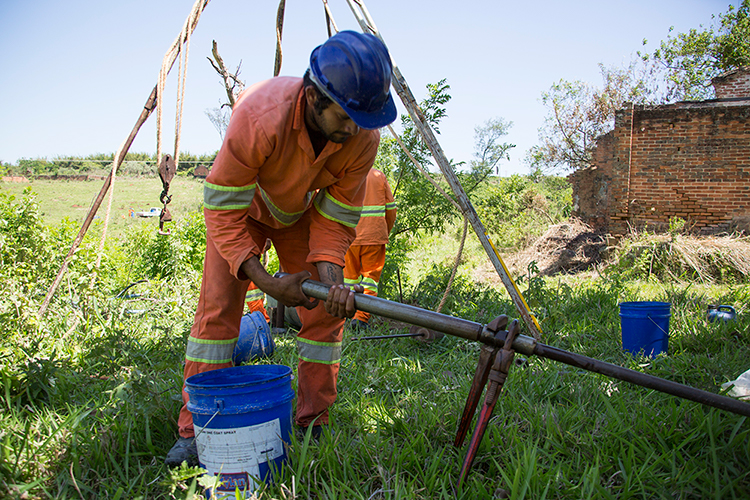

Sondagem a Percussão (SP)

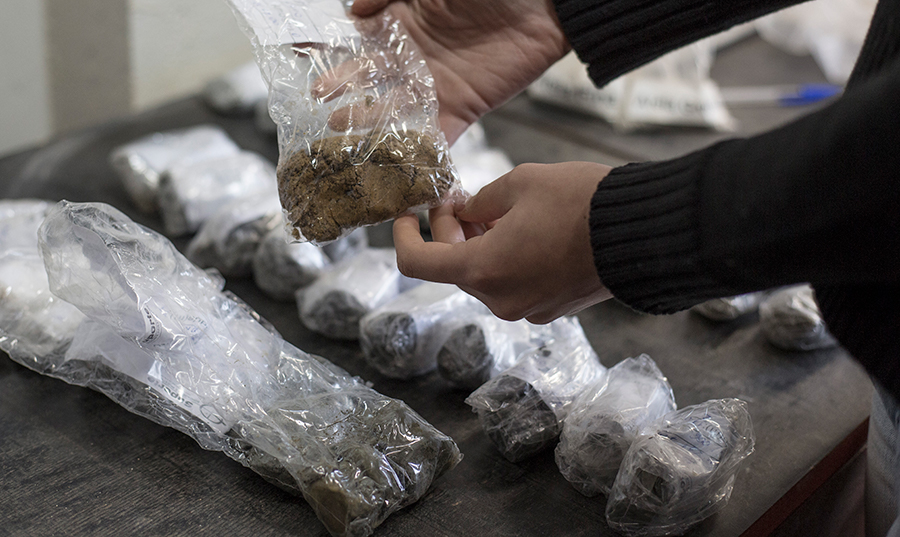

Investigações geológico–geotécnicos correspondem aos procedimentos e técnicas de campo e laboratório de pleno conhecimento do meio técnico do país, visando obtenção de informações do meio físico de interesse ao projeto, construção e operação de obra civil, mineira ou de natureza ambiental. As investigações incluem ensaios in situ e em laboratório (ABGE, 2012 e ABGE, 2018).

A responsabilidade pela definição da Quantidade e do Tipo de Sondagem é da empresa Projetista.

Como referência o DER/SP (Departamento de Estradas de Rodagem do Estado de São Paulo) traz, em sua Instruções de Serviços Geotécnicos (IP-DE-G00/002), que as "Investigações geotécnicas são essenciais; porém; os tipos e as quantidades das investigações devem ser condizentes com a finalidade da etapa de estudo e dos aspectos relativos envolvidos por cada obra geotécnica, ou seja, porte, custo e riscos".

Cada sondagem deve ser identificada com uma nomenclatura unívoca, ou seja, a Projetista deve, no momento da programação, se atentar para definir uma identificação numérica exclusiva para cada Obra e assim garantir que não ocorra repetição da nomenclatura de identificação na mesma Obra.

Exemplos de Identificação: SP-01, SP-101, SP-km117–01, SP-01-BTME, SP-Torre76 (AGS-BR Diretriz SP01/2018)

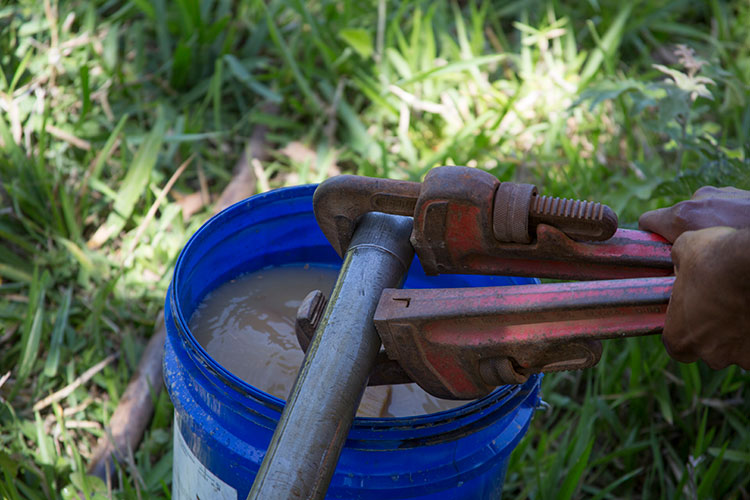

O critério de paralisação das Sondagens, como o próprio nome diz, refere-se às regras que devem ser atendidas para interromper o ensaio/perfuração. É importante seguir as Normas Técnicas (ABNT) que estabelecem o padrão oficial, em que são indicados alguns desses critérios, que deverão ser definidos em função do que se deseja conhecer e também em função da utilização ou finalidade do resultado da sondagem.

Exemplo de Critério de Paralisação: Paralisar quando constatar 5 metros consecutivos com NSPT (golpes / 30 cm finais) maior que 40 golpes ou quando ultrapassar 10 metros consecutivos com NSPT maior que 30 golpes, ou antes se confirmado o impenetrável a lavagem por tempo.

A projetista deve informar as coordenadas e a cota da “boca dos furos” de cada sondagem.

Essas informações devem ser dadas em coordenadas arbitrárias ou globais e possuir precisão topográfica centimétrica. Observa-se que os dados informados neste campo da Tabela serão utilizados pela empresa Executora para elaborar os cabeçalhos do Boletim de Campo e do Perfil (log), portanto devem receber as devidas atenções nessa etapa de Programação, sob risco de erros nas fases seguintes, principalmente no uso dos resultados das sondagens pela Projetista (AGS-BR Diretriz SP01/2018).

Exemplo de Coordenadas e Cotas: N = 7557810,0190 | E = 765259,440 | Cota: 822,739 m

Para garantir um adequado armazenamento, que possibilite o georreferenciamento das campanhas de sondagem, a Projetista deve, informar a latitude e a longitude, em graus decimais e conforme o Datum WGS 84. Sugere-se que a empresa responsável pela locação topográfica encaminhe à Projetista, além das coordenadas e cotas, os pares de coordenadas globais de cada sondagem programada; e a Projetista, após a devida análise, reencaminhe os dados à Executora.

O Google Earth pode auxiliar o projetista na conversão das coordenadas em UTM (Universal Transversa de Mercator) para Latitude e Longitude, em graus decimais, acessando o menu Ferramentas e depois Opções...

Exemplo de Latitude e Longitude: Latitude = - 22,320302 | Longitude = - 50,10015

No momento que a Projetista enviar a Programação de Sondagens deve, também, informar a Executora se os piquetes topográficos já foram locados. A etapa de locação é indispensável e de fundamental importância para garantir a precisão executiva das sondagens, pois são os piquetes cravados no terreno que auxiliam o sondador responsável na identificação do local exato a ser investigado.

É importante destacar que a utilização de GPS de mão do tipo Garmin ou similar possui, por particularidade do equipamento, erro de precisão da ordem de metros. Em muitos casos, essa magnitude é muito maior que a tolerada, o que deve ser avaliado pelo projetista, que detem da informação e de pleno conhecimento da finalidade de cada unidade de investigação. Sendo assim, é de fundamental importância que a instalação de piquetes topográficos seja realizado por empresa de topografia antes da mobilização das equipe de sondagem.
