Ensaio de penetração de cone com medição de poropressão, para caracterizar resistência e condições de drenagem de solos argilosos, principalmente moles, com leituras em tempo real.
A sondagem CPTu, também conhecida como ensaio de penetração de cone com medição de poropressão, ou simplesmente Penetrômetro Piezocone, é um método de investigação geológico-geotécnica utilizado para caracterizar a resistência e as condições de drenagem do solo, principalmente aqueles constituídos por argilas moles. A sigla CPTu provém do inglês Cone Penetration Test; o uso da letra u corresponde ao ensaio que, além de medir a resistência à penetração do piezocone (ponteira cônica), faz a medida da poropressão (sigla u).

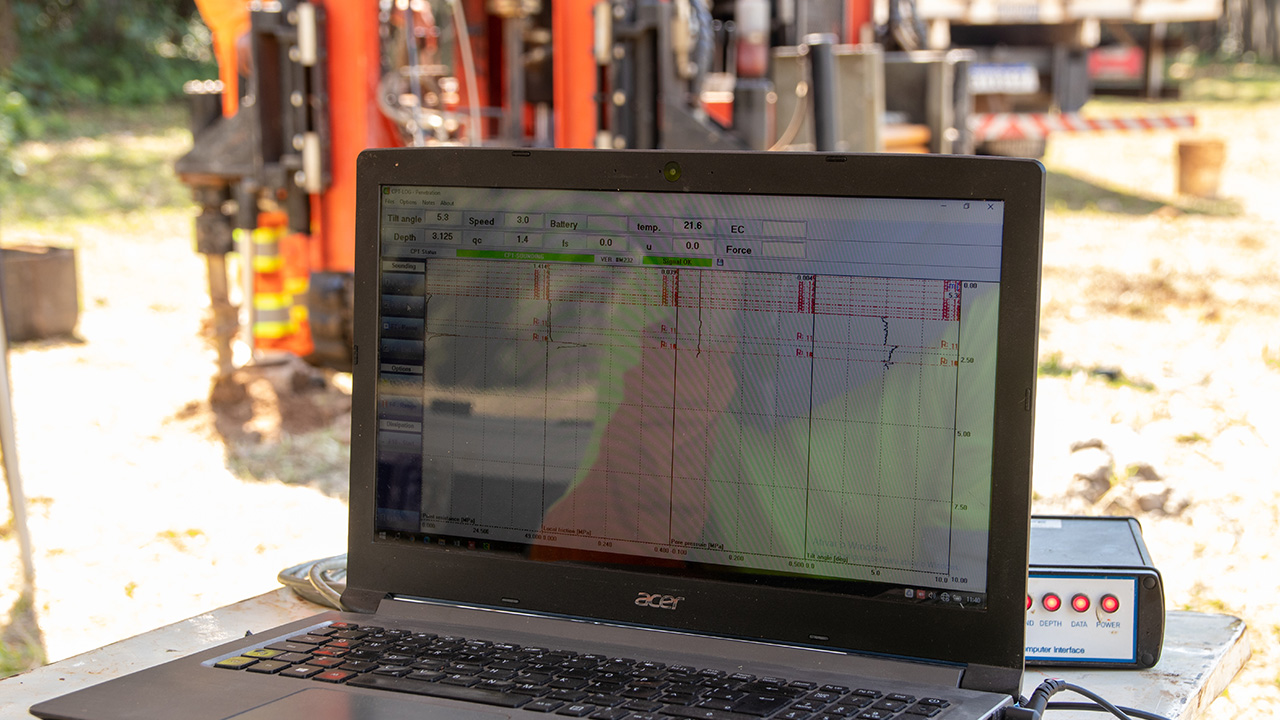

Os principais equipamentos utilizados são constituídos por perfuratriz hidráulica, hastes, cone de penetração e um computador (ou tablet) de campo, com software para processar as informações obtidas.
Os ensaios de penetração de cone são utilizados para identificação e caracterização de estratos de solos argilosos, principalmente moles, visando estimar a capacidade de carga de fundações.
O CPTu permite obter a resistência de ponta, o atrito lateral e a poropressão, com dados obtidos em tempo real. Outras propriedades dos materiais podem ser estimadas por meio de correlações, tais quais: perfil do solo, coeficiente de adensamento, densidade relativa, resistência não drenada, ângulo de atrito, histórico das tensões etc. O CPTu é altamente produtivo e tecnicamente muito eficaz na caracterização de fundações de obras de arte e na construção de aterros em solos moles e saturados.
Antes da realização da CPTu, deve-se proceder à correta checagem da locação do ensaio. A partir daí, a execução segue as etapas abaixo:
A Suporte Sondagem tem vasta experiência na execução da sondagem CPTu, principalmente na execução e apresentação dos resultados. Todo o programa de investigação por CPTu, envolvendo a execução e obtenção de informações de campo e a disponibilização dos resultados ao Cliente, é realizado por equipes qualificadas, que seguem rigorosamente as Especificações do Cliente e as normas técnicas vigentes.
Pleno domínio das rotinas digitais, com acompanhamento on-line das equipes executoras de campo ao longo de toda a operação.
Profissionais capacitados em investigações e ensaios de laboratório, seguindo rigorosamente as Especificações do Cliente e as normas técnicas vigentes.
Rotinas que asseguram segurança e confiabilidade na obtenção dos dados e excelência técnica na disponibilização dos resultados ao Cliente.
NORMA ABGE 110/2024: Investigações especiais de campo em solos – ensaios CPTu, Vane Test e DMT. 1ª Edição. São Paulo: ABGE, 2024.ABNT NBR 12069/1991: Solo – Ensaio de Penetração de Cone In Situ (CPT) – Método de Ensaio (cancelada, em revisão).ASTM-3441-2016: Standard Test Method for Mechanical Cone Penetration Testing of Soils.ASTM-5778-2012: Standard Test Method for Electronic Friction Cone and Piezocone Penetration Testing of Soils.EN ISO-22476-1-2022: Geotechnical investigation and testing: Field testing, Part 1: Electrical cone and piezocone penetration test.NORMA ABGE 109/2024: Descrição e classificação de sondagens. 1ª Edição. São Paulo: ABGE, 2024.ABNT NBR 6502/2022: Rochas e solos – Terminologia.ABNT NBR 15492/2007: Sondagem de reconhecimento para fins de qualidade ambiental – Procedimento.ABNT NBR 13441/1995: Rochas e solos – Simbologia.NORMA ABGE 100/2023: Investigações geológico-geotécnicas para obras de infraestrutura – Métodos e Técnicas. 1ª Edição. São Paulo: ABGE, 2023.
